什么是藻酸盐水凝胶？
藻酸盐水凝胶是一种富含水分的三维聚合物网络，源自藻酸盐——一种天然存在的阴离子多糖。藻酸盐主要从褐藻纲（Phaeophyceae）褐藻的细胞壁中提取，尽管某些细菌物种（如）也能生物合成藻酸盐，例如 氮菌 和 假单胞菌. 从结构上看，藻酸盐是一种由β-D-甘露糖醛酸（M单元）和α-L-古露糖醛酸（G单元）通过1→4糖苷键连接而成的线性共聚物。 这些单体排列成M单体块、G单体块以及交替排列的MG单体块，其相对的单体块分布取决于生物来源和提取工艺。
工业藻酸盐的生产通常包括从干海藻生物质中进行碱性提取，随后进行纯化并转化为水溶性藻酸钠。 当藻酸盐在水环境中溶解并接触多价阳离子时，其链会迅速组装成物理交联的水凝胶。这种温和的水相凝胶化过程保留了生物相容性，使得藻酸盐水凝胶在生物医学和生物技术应用中尤为具有吸引力。
藻酸盐水凝胶的主要特性
理化特性
藻酸盐水凝胶的形成取决于聚合物主链上带负电的羧基与多价阳离子之间的离子相互作用。凝胶化是通过这些离子与富含古隆酸的区域协同结合而发生的，从而形成一种常被描述为“鸡蛋盒”结构的交界区结构。
影响水凝胶形成的关键因素包括：
- 交联机制
- 利用二价或三价阳离子（例如 Ca²⁺、Ba²⁺、Sr²⁺）进行离子交联。
- 通过部分氧化及随后与含胺聚合物发生席夫碱反应实现的共价交联。
- 由合成或天然聚合物形成的互穿或混合网络。
- 环境因素
- 阳离子类型和浓度。
- 海藻酸的分子量和G/M嵌段比例。
- 周围介质的pH值和离子强度。
这些参数共同决定了凝胶化动力学、网络密度、孔隙率以及保水能力。
力学性能
藻酸盐水凝胶表现出柔软、粘弹性的力学特性，与水合生物组织极为相似。其刚度与弹性具有高度可调性，并取决于聚合物浓度、分子结构和交联密度。
与机械性能相关的特性包括：
- 通过阳离子选择和G-块含量调节弹性模量。
- 由可逆离子交联引起的应力松弛行为。
- 随时间变化的力学演变，例如离子交换或部分聚合物氧化，会逐渐削弱网络结构。
- 在掺入二次聚合物、纳米颗粒或共价交联的复合或混合藻酸盐体系中，机械强度得到增强。
这种适应性使藻酸盐水凝胶能够涵盖广泛的力学范围，从用于细胞封装的高顺应性基质，到用于承重组织模型的增强型支架。
生物相互作用
藻酸盐水凝胶因其生物相容性和低细胞毒性而广受认可，尤其是高度纯化的产品。然而，其生物学性能在很大程度上受到化学成分和加工过程的影响。
主要的生物相互作用包括：
- 由于缺乏天然的细胞结合基序，其固有细胞黏附性极低。
- 可调节的免疫原性，受G/M比值和残留杂质的影响。
- 在哺乳动物中的酶稳定性，因为哺乳动物体内通常缺乏海藻酸盐降解酶。
- 功能化能力，可接枝生物活性肽、蛋白质或多糖，以促进细胞粘附、迁移和分化。
通过化学修饰，可以对藻酸盐水凝胶进行工程改造，使其在保持可控降解特性的同时，更好地模拟细胞外基质环境。
藻酸盐水凝胶的应用
组织工程
海藻酸盐水凝胶因其高含水率、温和的凝胶化条件以及与天然细胞外基质结构相似，被广泛用作组织工程的支架材料。它们能够支持细胞的三维包埋，并被广泛应用于软骨、骨骼、皮肤和软组织的再生。 复合海藻酸盐体系通常被设计用于克服机械强度或细胞粘附方面的局限性。
3D细胞培养与疾病模型
在体外实验中，藻酸盐水凝胶为三维细胞培养提供了可重复且符合生理条件的环境。其透膜性有助于营养物质和代谢废物的有效运输，而可调节的刚度则使得能够模拟组织特异性的力学微环境。这些特性使藻酸盐水凝胶在研究细胞行为、力学生物学和疾病进展方面具有重要价值。
药物、基因与细胞递送
藻酸盐水凝胶可作为小分子、蛋白质、核酸和活细胞的多功能递送平台。将这些物质封装在水凝胶网络中，可实现由扩散、网络松弛或可控降解驱动的局部、持续释放。可注射型藻酸盐系统在微创治疗给药方面具有特别显著的优势。
海藻酸盐水凝胶的粘弹性为何重要
海藻酸盐水凝胶的粘弹性特性对其生物学和功能表现至关重要。粘弹性决定了这些材料如何消散能量、适应变形以及随时间推移而释放应力——这些特性对细胞力学信号转导、组织整合和结构稳定性具有重大影响。 在再生医学和细胞培养领域，研究表明应力松弛和随时间变化的刚度会影响细胞铺展、分化和基质重塑，因此粘弹性调节成为一项关键的设计参数。
表征藻酸盐水凝胶粘弹性的方法
通常采用振荡流变测定、无约束压缩和拉伸试验等整体力学测试技术来评估海藻酸盐水凝胶的力学性能。这些方法可提供有关弹性模量和粘性模量的宝贵信息，但往往需要与样品接触、破坏样品或进行复杂的样品制备。 传统测试方法还可能难以捕捉软性水合材料随时间的变化，或难以在无菌、生理条件下监测其力学性能的演变。
案例研究：利用ElastoSens™ Bio对藻酸盐水凝胶进行力学表征
ElastoSens™ Bio：一种用于测量软海藻酸盐水凝胶的无损检测工具
ElastoSens™ 简介 这是一种基于共振原理的非接触式仪器，专门用于表征海藻酸盐水凝胶等软生物材料的粘弹性特性。通过激发轻微的机械振动并追踪共振频率的偏移，该仪器能够在不造成样品物理变形或损伤的情况下，实时测量其刚度及粘弹性随时间的变化。 该方法特别适用于易碎且含水量高的藻酸盐网络，具有非破坏性检测、对软材料高灵敏度、随时间推移测量结果可重复性高，以及与无菌工作流程兼容等关键优势。
为了展示ElastoSens™ Bio的功能，我们对海藻酸盐基水凝胶进行了一系列测试。 下一节概述了用于表征藻酸盐凝胶化及力学特性演变的材料与方法，随后将呈现测试结果，以此提供一个实例，展示该仪器在随时间推移对粘弹性特性进行无损监测的能力。
材料与方法
海藻酸钠（1% w/v）和氯化钙（CaCl₂，10 mM 和 50 mM）溶液均购自 CELLINK 公司（美国波士顿）。 将海藻酸钠（3 mL）装入 ElastoSens™ Bio 宏观样品架中，然后将 CaCl₂ 溶液（3 mL）轻轻分层倒在上面，以启动离子交联。 随后移除 CaCl₂ 溶液，并在 100 分钟后，使用 ElastoSens™ Bio 在 25 °C 下测量 5 分钟（采样间隔：10 秒）的粘弹性特性。 数据以均值 ± 标准差表示。统计分析使用 GraphPad Prism v9 软件进行，采用配对 t 检验（GraphPad Software，美国加利福尼亚州拉霍亚）。

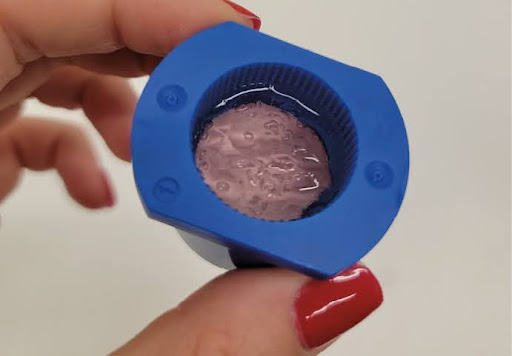

图1。 测试后，固定架中藻酸盐凝胶的示意图。
结果与讨论
经100分钟交联后，用50 mM CaCl₂制备的1%（w/v）海藻酸盐水凝胶，其剪切储能模量（G′）显著高于用10 mM CaCl₂交联的水凝胶 （2832 ± 53 Pa 对比 608 ± 25 Pa，****p< 0.0001）。 在50 mM条件下，阻尼因子（tan δ）也显著高于10 mM条件（0.195 ± 0.085 与 0.161 ± 0.013， ****p< 0.0001)，表明弹性与粘性贡献之间的粘弹性平衡发生了改变。G′值随CaCl₂浓度增加而显著上升，反映出交联密度更高，这与藻酸盐链之间离子桥接的增加相一致。 尽管两种条件下均主要形成了弹性网络（tan δ< 0.5），但在50 mM CaCl₂条件下观察到的较高tan δ值表明粘性耗散略有增加。综合来看，这些结果表明CaCl₂浓度能有效调节藻酸盐水凝胶的刚度及其粘弹性响应。

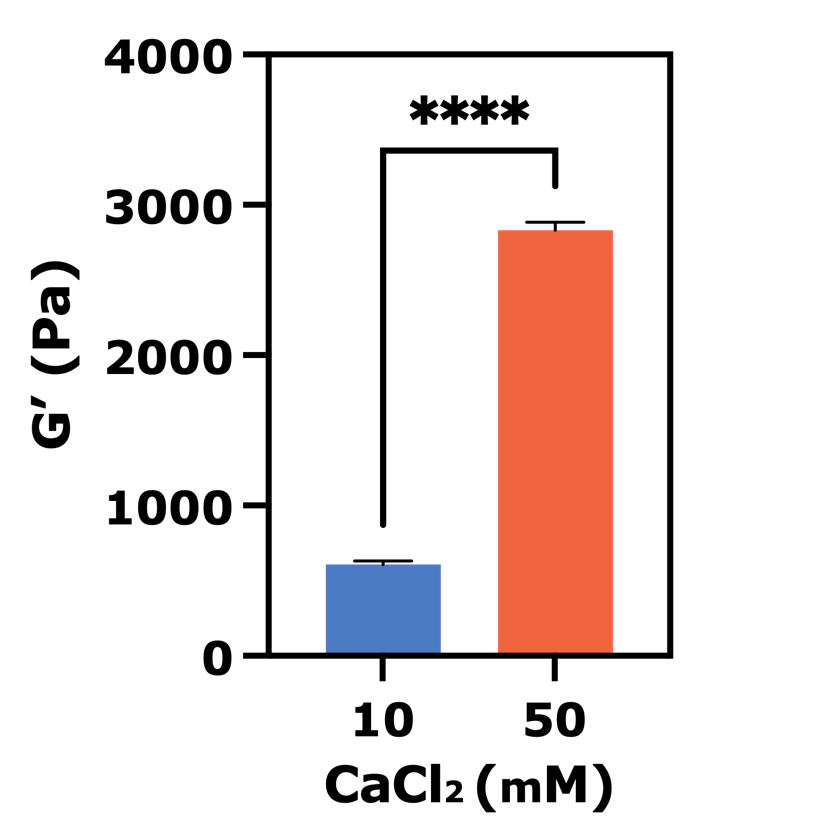

图2。 1%（w/v）海藻酸钠经50 mM和10 mM CaCl₂交联后100分钟时的剪切储能模量（G′，左）和阻尼因子（tanδ，右）（均值 ± 标准差）。 统计学差异用****p表示（<, 0.0001）。
结论与展望
藻酸盐水凝胶的力学行为——受离子交联、网络结构以及随时间变化的离子交换作用影响——对其在生物医学和工程系统中的性能至关重要。由于藻酸盐凝胶质地柔软、吸水率高且处于动态变化中，因此在表征其粘弹性特性时，必须确保不改变其结构或无菌性。 借助 ElastoSens™ Bio 进行无损粘弹性监测，可对海藻酸盐水凝胶从凝胶化到使用的全过程进行可靠的纵向评估。
海藻酸盐水凝胶的主要优势：
- 专为柔软、含水量高的材料优化的无损检测技术。
- 针对低刚度网络具有高灵敏度和高重复性。
- 对凝胶化动力学和液-凝胶相变的实时监测。
- 端部刚度的测量与机械稳定化。
- 对同一样品进行纵向测试，包括在无菌条件下进行的测试。
参考文献
了解我们的技术如何利用微量样本，以无损方式测量软生物材料和组织的粘弹性特性
相关文章
聚氨酯（PU）是一类用途广泛的合成聚合物，其特征在于主链中含有脲酯（氨基甲酸酯）键。 它们是通过二异氰酸酯与多元醇之间的阶梯增长聚合反应，随后使用低分子量二醇或二胺进行链延伸，从而在工业上合成的。 由此形成的高分子结构通常为段状结构，由软段（源自聚醚、聚酯或聚碳酸酯多元醇）和硬段（由二异氰酸酯和链延长剂形成）组成。
